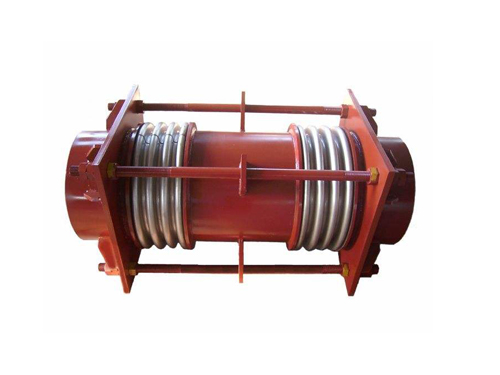

軸向復式拉桿波紋補償器(FSL)的用途

　　軸向型復式拉桿波紋補償器(FSL型)結構簡單，補償量大，一般使用于低疲勞次數，需大補償量的管線。

　　軸向復式拉桿波紋補償器(FSL)的連接方式

　　1、法蘭連接 2、接管連接

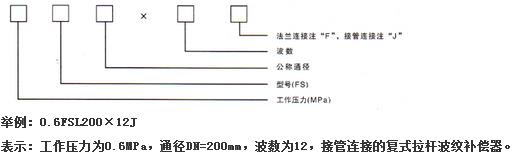

　　軸向復式拉桿波紋補償器(FSL)的型號示例

　　軸向復式拉桿波紋補償器(FSL)的應用說明

　　1、復式拉桿波紋補償器，結構簡單、補償量大，一般使用于低疲勞次數，需大補償量的管線。

　　2、樣本中所給補償量均為疲勞破壞次數1000次下的軸向補償量。

　　3、法蘭連接按機標JB81-59供貨，也可根據用戶要求按國標、化標或其它標準供貨。

　　軸向復式拉桿波紋補償器(FSL)對固定支座的作用力

　　壓力推動：Fp=100·P·A　　　　　　(N)

　　軸向彈力：Fx=f·Kx·X 　　　　　　(N)

　　式中：P： 最高工作壓力或最高試驗壓力 　　MPa;

　　A： 有效面積(查樣本) 　　　　　　平方米;

　　Kx： 補償器軸向剛度　　　　　　　　N/mm;

　　X： 補償器使用的軸向補償量　　　　　mm

　　f： 系數，當補償器進行預變形時，f為1/2，當補償器不進行預變形時，f取1。
