直埋式波紋補償器的用途

　　直埋式波紋補償器主要用于直埋管線的軸向補償，具有抗彎能力，所以可不考慮管道下沉的影響，產品具有補償量大，壽命長的特點。

　　型號：DN32-DN1600

　　壓力級別：0.25Mpa-2.5Mpa

　　產品軸向補償量：30mm-500mm

　　直埋式波紋補償器的使用說明

　　直埋式波紋補償器主要適用于軸向補償，同時具有超強抗彎能力，所以不考慮管道下沉的影響。直埋式波紋補償外殼及導向套筒保護下實現自由伸縮補償，其它性能跟普通波紋補償器相同。

　　直埋式波紋補償器的安裝使用注意事項

　　直埋式波紋補償器要求在兩固定支座這間只裝一個波紋補償器，其補償器對支座作用力的計算與單式波紋補償器對支座作用力的計算相同，由于直埋內壓波紋補償器具有在管道上實現自由補償和安裝簡單等特點，因而深受工程設計及安裝使用者的歡迎。

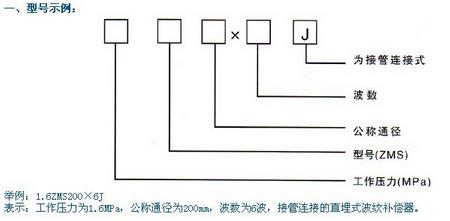

　　直埋式波紋補償器的型號示例

　　直埋式波紋補償器的熱變形計算

　　△L=a·t·L=0.0133×360×30=143.6mm

　　注：a為碳鋼通常采用的膨脹系數

　　t 為管道介質的溫度-安裝時的環境溫度

　　L為兩個固定支架之間的長度。

　　直埋式波紋補償器的安裝注意事項

　　1、為使直埋是波紋補償器起到補償作用，補償器兩端必須設固定支架，防止管道受內壓推力影響外移拉伸。

　　2、補償器的一端(指單向補償的直埋式補償器死端)要靠近一端的固定支架，用補償器的活頭補償管道。

　　3、根據補償量設定兩個固定支架的距離，補償量一般不大于管徑。

　　4、試壓過程中以補償器不得出現拉伸現象。
